| Niezależnie czy to mapa
papierowa, czy mapa w odbiorniku - trudno wyobrazić sobie wędrówkę w górach z mapą
bez warstwic. Warstwic, które w sposób jednoznaczny pokazują nam ukształtowanie
terenu, a na dodatek pozwalają w stosunkowo łatwy sposób określić wysokość danego
obiektu. Dziś (styczeń
2007r) niektóre komercyjne produkty "Topo" oferują pełną
obsługę danych wysokościowych w postaci DEM (odbiornik wskazuje wysokość
punktu pomiędzy warstwicami), czego nie zapewniają mapy przygotowane
cgpsmapperem. Ale to właśnie uplastycznienie mapy, pokazanie ukształtowania terenu jest
w wędrówce najważniejsze, dlatego nie należy się zbytnio martwić danymi DEM i
śmiało robić mapki ze "zwykłymi" warstwicami. |
|
W przypadku
mapy z warstwicami, doprowadzenie kursora w pobliże linii warstwicy powoduje, że poza
współrzędnymi geograficznymi wskazanego punktu, odbiornik wyświetla również jego
wysokość, co widać na ilustracji obok.
Odbiornik z
komercyjną mapką o pełnej obsłudze DEM interpoluje wyniki podając wysokość
dowolnego punktu mapy - także pomiędzy warstwicami. |
|
|
|
| Początkujący autorzy
mapek turystycznych zapewne nie mają nawet świadomości, że "wygenerowanie"
warstwic nie jest czynnością ani skomplikowaną ani zbyt czasochłonną. Problemem jest
natomiast, konieczność pracy na komercyjnym sofcie oraz zdobycie odpowiedniej jakości
danych wysokościowych. |
| A zatem: jak na amatorskiej
mapce zrobić warstwice ? |
- Jeżeli ktoś robi mapkę regionu, objętego
projektem Topo_PL_100, to najprościej jest podebrać warstwice z mojego zestawu. Nie
widzę żadnych przeciwskazań.
- W sytuacji kiedy jest to nowy region potrzebujemy
następujących rzeczy:
- danych wysokościowych DEM (najlepiej
DEM30 - z siatką co 30m)
- zarejestrowanej wersji programu Global Mapper
|
| W przypadku braku danych
wysokościowych DEM30 można: |
- "uśmiechnąć" się do mnie (dane
DEM30_PL danego regionu udostępniam wyłącznie autorom mapek, zatem proszę najpierw
wykazać się jakąś w miarę zaawansowaną mapką)
- skorzystać z danych SRTM_90 (z siatką
co 90m) w wersji SRTM_CGIAR
|
| Warstwice można
bezpośrednio wygenerować w Global Mapperze jednak zdecydowanie lepszą metodą wydaje
się być eksport danych i ich dalsza obróbka metodą
opisaną przez KSW. Przede wszystkim dlatego, że program UMP_Edit autorstwa
Krzysztofa, wprowadza tzw. "wygładzanie" - interpolację danych, przez co
warstwice tracą "schodkowy" wygląd - charakterystyczny dla danych
DEM30_PL. |
|
| Od siebie dodam, że nie
stosuję automatyki lecz generuję warstwice osobno dla każdego levela, wybierając
opcję "własny wielokrotość" i dla regionów górskich
wygląda to tak: |
- dla level_0 (zoom odbiornika=200-300m i
bliższe) warstwice co 20m
- dla level_1 (zoom=500m) co
50m
- w levelu_2 (zoom=800)
warstwice na Topo_PL_100 już się nie wyświetlają
|
| Na terenach
nizinnych warstwice generuję co 5m (lub co 10m) i
tylko dla jednego levela. Zatem wygląda to tak: |
- dla level_0 (zoom odbiornika=200-300m i
bliższe) warstwice co 5m
- w levelu_1 (zoom=500)
warstwice już się nie wyświetlają
|
| |
| W maju 2007r - przy
okazji przygotowywania wektorowej wersji arkusza M33-46 zrobiłem klika screenshotów,
celem szczegółowego zademonstrowania w jaki sposób powstają warstwice dla projektu
Topo_PL_100. |
| Do wykonania warstwic
wykorzystałem: |
- plik:
N50E16.dem
- zarejestrowaną wersję Global Mappera 8.o
- program UMP_Edit - autorstwa wspomnianego wyżej KSW
|
| A oto jak - krok po kroku
- wyglądało generowanie warstwic dla levela_0 mojej mapy: |
| |

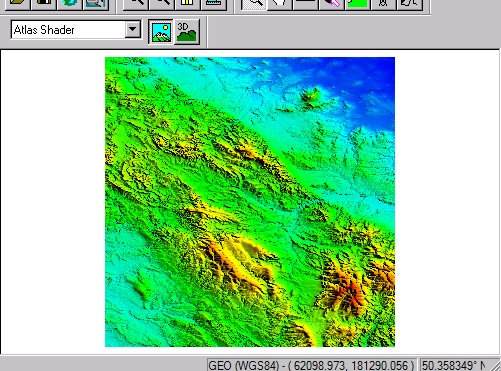

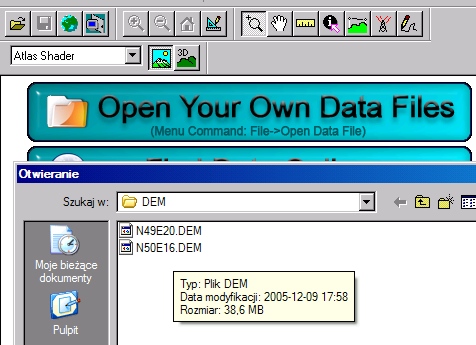

| 1. Zaczynamy od wczytania
odpowiedniego pliku: |
|
| |
|
| |

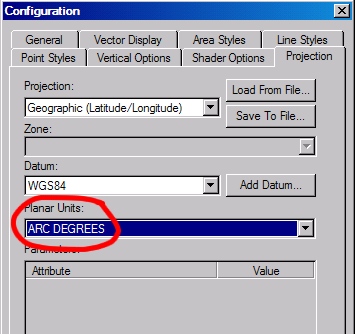

| 2. Wybieramy Tools
--> Configure i w zakładce Projection ustawiamy
parametry: |
|
| |
| 3. Po wybraniu:
File --> Generate Contours ukazuje się nam menu, w którym ustawiamy parametry
generowania warstwic: |

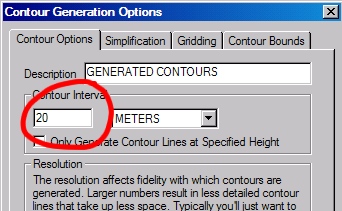

- Contour Interval - cięcie/zagęszczęnie warstwic.
Dla terenów nizinnych można zastosować 10 lub nawet 5m. W górach - dla levela_0 mapy -
wystarczy cięcie co 25m lub co najwyżej co 20m. Osobiście stosuję 20m:
|
|
| UWAGA: Dla terenów górskich stosuję dwa osobne
zestawy warstwic. Dla Level_0 warstwice cięte co 20m oraz dla Level_1 warstwice cięte co
50m. W podawanym przykładzie ustawiłem 20m - tak jak dla Level_0. W przypadku
generowania warstwic dla Level_1 należy ustawić cięcie co 50m. |
| |

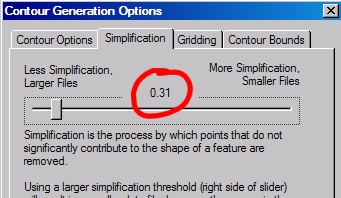

- Simplification (stopień uproszczenia) im
mniejsza wartość (suwak w lewo - małe uproszczenie), tym
większa dokładność odwzorowania. Niestety pociąga to za sobą znaczne powiększenie
pliku wynikowego, a w konsekwencji pliku mapy. Osobiście - w regionach górskich stosuję
współczynnik zbliżony do 0,30. Na nizinach można pokusić się o większą
szczegółowość: przesunąć suwak w lewo i zastosować współczynnik zbliżony do
0.20. Jeżeli efekt będzie niezbyt zadowalający (za duży plik lub - z
drugiej strony - za mała dokładność) zawsze można operację powtórzyć.
|
|
| |

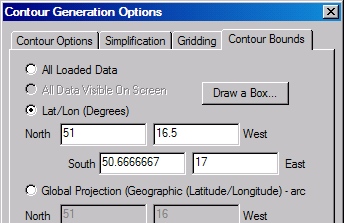

- Contour Bounds - granice obszaru. W przykładzie
podałem wartość zgodną z obszarem arkusza M33-46:
|
|
| |

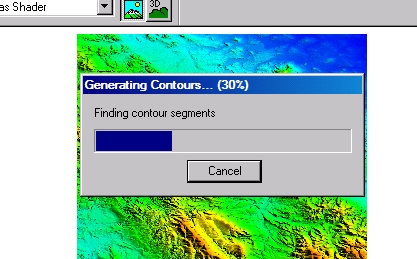

| 4. Po ustawieniu wszystkich
parametrów, klikamy na OK i ...... |
|
| |

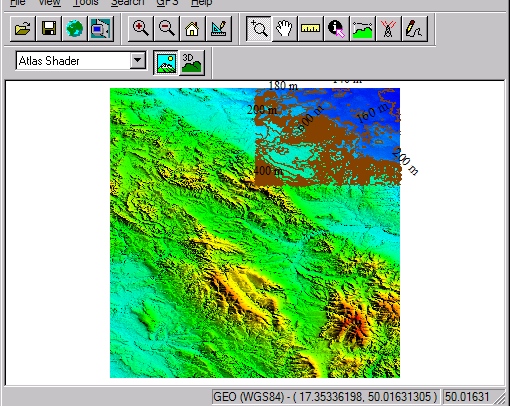

| oto efekt: |
|
| |

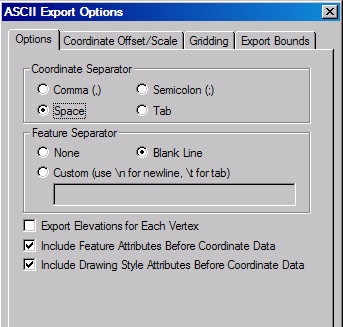

| 5. Zapis pliku na dysku dokonujemy
opcją: File --> Export Vector Data --> Export Simple ASCII
text file ... z następującymi parametrami: |
|
| |
| W efekcie uzyskujemy na dysku plik z
rozszerzeniem "xyz" o takiej oto treści: |
DESCRIPTION=Contour Line,
Minor
NAME=140 m
LINE_WIDTH=1
LINE_COLOR=RGB(128,64,0)
LINE_STYLE=Solid
FONT_SIZE=10
FONT_COLOR=RGB(0,0,0)
FONT_CHARSET=255
16.81646274 51.00000000
16.81868743 51.00000000
16.81868743 50.99972199
16.81924360 50.99972199 ........
................ |
| |

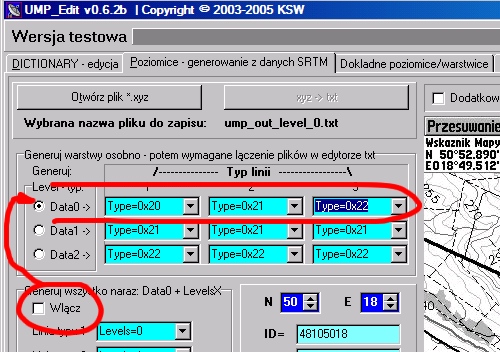

| 6. Teraz czas na program Krzysztofa.
Dla levela "0" ustawiamy takie parametry: |
|
| UWAGA: Dla terenów górskich w przypadku
generowania warstwic dla Level_1 wskazuję nie na Data0 lecz na Data1, przy czym typ linii
ustawiam tak samo jak w omawianym przykładzie dla Level_0 - tzn. po kolei: 0x20 0x21 0x22 |
| |

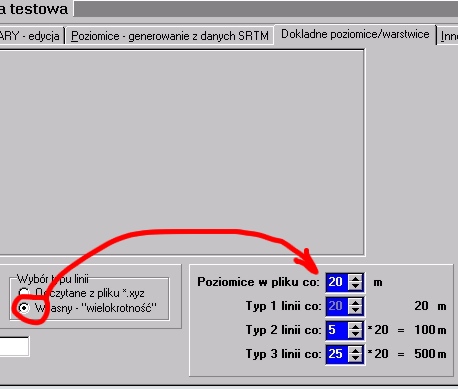

| 7. W zakładce Dokładne
poziomice/warstwice ustawiam takie prametry: |
|
| UWAGA: Dla terenów górskich w przypadku
generowania warstwic dla Level_1 w polu "Poziomice w pliku co: ..." podaję
oczywiście 50m. |
| |

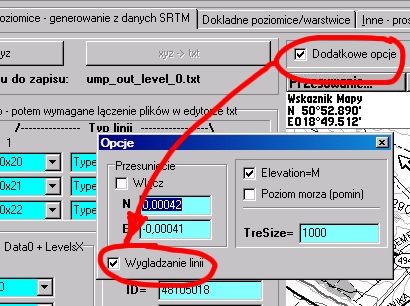

| 8. Wracamy do zakładki Poziomice -generowanie ..... gdzie należy
"odptaszkować" Dodatkowe opcje. Tu najważniejszym
wydaje się być parametr Wygładzanie linii. Przesunięcia
warstwic osobiście nie stosuję. |
|
| |
| 9. Teraz otwieramy (Otwórz plik .xyz) plik wygenerowany z Global
Mappera, klikamy na przycisk xyz->txt i już ...... |
| |
| W efekcie na dysku
otrzymujemy plik o nazwie ump_out_level_0.txt (dla
level_1 nazwa odpowienio brzmi: ump_out_level_1.txt) o takiej oto
zawartości: |
; Generated by KSW
UMP_Edit v.0.6.2b
[IMG ID]
ID=48105018
Name=KSW_N50E18
Preprocess=F
TreSize=1000
POIIndex=N
AlignMethod=0.0001
Elevation=M
Levels=5
Level0=22
Level1=20
Level2=18
Level3=16
Level4=14
Zoom0=0
Zoom1=1
Zoom2=2
Zoom3=3
Zoom4=4
[END-IMG ID]
[RGN40]
Type=0x20
Label=140
Data0=(51.00000000,16.81646274),(50.99979149,16.81882647), .......
[END-RGN40]
[RGN40]
Type=0x20
Label=140
Data0=(50.99298026,16.77572303),(50.99256325,16.77516685),........
[END-RGN40]..........
|
| Nic dodać, nic ująć.
Po prostu mapka w formacie MP, którą można obejrzeć w MapEdit. |
| Co dalej z tym plikiem ?
Póki co ....... nic ! |
| Ze względu na dużą
ilość obiektów utrudniających pracę w MapEdit - wersja robocza moich map zawsze jest
bez warstwic. Warstwice dodaję dopiero bezpośrednio przed kompilacją i to nie za
pomocą MapEdita. Z pliku ump_out_level_0.txt (jeżeli
są to góry to także z ump_out_level_1.txt) wycinam
w Notatniku nagłówek, a pozostałą część (zbiór danych wektorowych)
kopiuję i doklejam na końcu mapki - na końcu mojego roboczego pliku MP. |
| |
| UWAGA: Wcześniejsze wersje UMP_Edita wykrzaczały
się przy ustawieniach systemowych (regionalnych) Windows
wskazujących jako separator odzielający liczby całkowite od części ułamkowych kropkę
zamiast przecinka (a może odwrotnie ?). Nie wiem czy Krzysztof
usunął ten bug, zatem sygnalizuję problem gdyby komuś coś .......... |
|
|
|
|
