* OziExplorer a pliki geotiff i dane wysokościowe DEM



Pliki geotiff - na przykładzie serwisu NGA Raster Roam
   Dzisiaj (XII 2006) - choćby za sprawą np. serwisu google maps - w zapomnienie poszły czarno białe zdjęcia satelitarne z serwisu NGA Raster Roam. Opisując w marcu 2005r serwis NGA pokazałem jednocześnie, jak zaimportować do oziego plik w formacie geotiff. W tej materii artykuł nic nie stracił na aktualności. A zatem .......................
   Na pl.rec.gps wspomniałem jak pobrać z serwisu NGA Raster Roam zdjęcia satelitarne metodą wskazania punktu.  Ponieważ opis na pl.rec.gps jest dość dokładny,  tutaj zaprezentuję jak pobrać zdjęcie nie wg. zadanego punktu, ale dla danego regionu oraz jak takie zdjęcie można wczytać do Oziego i ..... ciekawie wykorzystać.

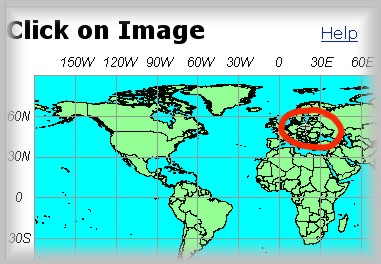

 Po otwarciu www ukazuje się nam poglądowa mapka świata.

Klikamy na interesujący nas region.

DOI 10M

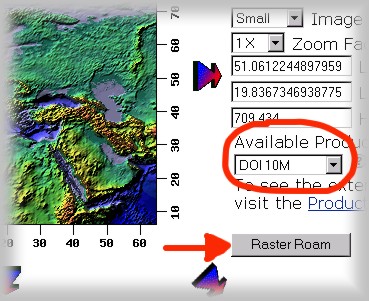

Następnie klikamy na Raster Roam i czekamy na odświeżenie mapy.

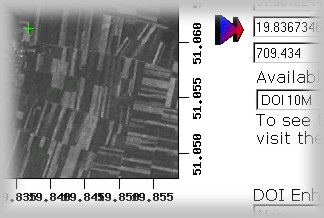

Sat-3.jpg (22519 bytes) Pojawienie się zdjęcia SAT oznacza, że serwis jest gotowy.

Powiedzmy, że interesujący nas obszar to Karkonosze:

  • 15°20' ÷ 15°55' E
  • 50°40' ÷ 50°50' N

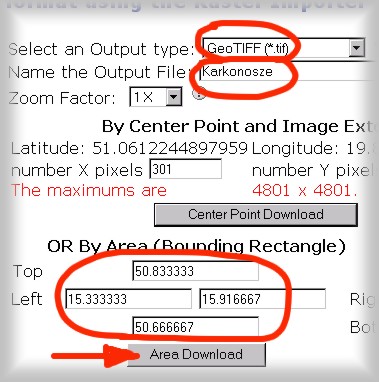

  • Wybieramy rodzaj pliku do pobrania: GeoTIFF
  • podajemy nazwę pliku: Karkonosze
  • wprowadzamy współrzędne geograficzne interesującego nas obszaru przeliczone na stopnie
  • Na koniec klikamy na: Area Download

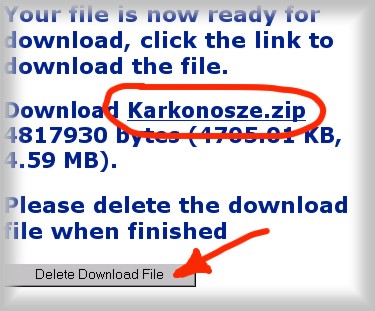

Sat-5.jpg (43288 bytes) Serwis przechodzi do następnej strony, na której jest generowany plik Karkonosze.zip

Po pobraniu i zapisaniu pliku na dysku  usuwamy go z serwera przez kliknięcie na Delete Download File.

 UWAGA: Pliki pobierane z serwisu mają limitowaną wielkość. Jeżeli zdefinujemy zbyt duży obszar, to zamiast pliku ujrzymy komunikat: RPF Import Exceeded Output File Limit

Po rozzipowaniu pliku Karkonosze.zip otrzymujemy plik Karkonosze.tif. Plik ten można podejrzeć w każdej praktycznie przeglądarce graficznej. Zwracam jednak uwagę na inofrmację ze strony Oziego:

Geotiff Support File

The extra file to provide support for reading the calibration information from Geotiff map images is here ozigeotiff.zip Unzip into the folder where OziExplorer is installed

Zatem pobieramy plik ozigeotiff.zip i po rozpakowaniu bibliotekę OziGeotiff.dll umieszczamy w katalogu (folderze), w którym mamy zainstalowanego Oziego. Teraz już bez problemu możemy zaimportować naszego geotiffa.

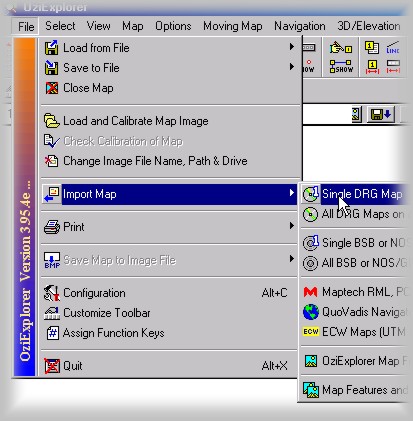

  • Wybieramy odpowiednią opcję importu (Single DRG map)
  • Potwierdzamy chęć wykonania kroku Step 1 (import)
  • Odszukujamy nasz plik
  • Potwierdzamy chęć wykonania kroku Step 2 (zapis)
  • Podajemy nazwę mapy jako już jako pliku w formacie Oziego

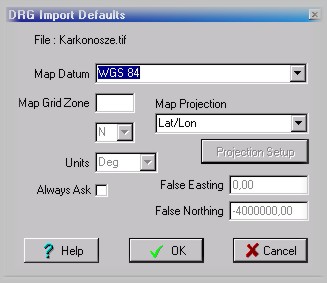

  • Potwierdzamy ustawienia domyślne WGS 84 Lat/Lon
  • Potwierdzamy chęć wykonania kroku Step 3 (otwarcie mapy)



  • Teraz, gdy zamkniemy Oziego i gdy następnym razem będziemy chcieli obejrzeć zdjęcia SAT Karkonoszy - po prostu możemy wykonać zwykłe otwarcie pliku Karkonosze.map

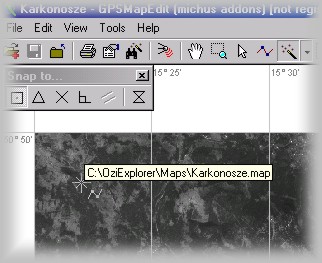

  • Zwracam też uwagę, że bez żadnych dodatkowych czynności (kalibracja) tak przygotowaną foto-mapkę  Karkonosze.map można bez problemu wykorzystać w programie MapEdit (ilustarcja)


DEM / SRTM CGIAR - trzeci wymiar mapy
   Pierwsza część artykułu - podobnie jak artykuł o serwisie NGA - powstała w marcu 2005r. W tamtym okresie darmowe dane wysokościowe (SRTMT90) były bardzo słabej jakości, zatem poprawnymi widokami 3D mogli cieszyć oko wyłącznie userzy posiadający dostęp do lepszych danych - np. do danych wysokościowych DEM30.  Dzisiaj (grudzień 2006r) dane SRTM90, po specjalnej obróbce (tzw. SRTM90 CGIAR) są na tyle dobre, że można się pokusić się o zabawę Ozim_3D. O danych SRTM90 CGIAR wspominam w drugiej - nowej - części artykułu.

 DEM30
   Nasza foto-mapka opisana wyżej dotyczy regionu górskiego, zatem chciałbym pokazać jeszcze jedną bardzo ciekawą możliwość Oziego. Pobierz zzipowany plik: Karkonosze.zip zawierający dane wysokościowe DEM30 i wypakuj go do dowolnego katalogu. Np. C:\DEM.

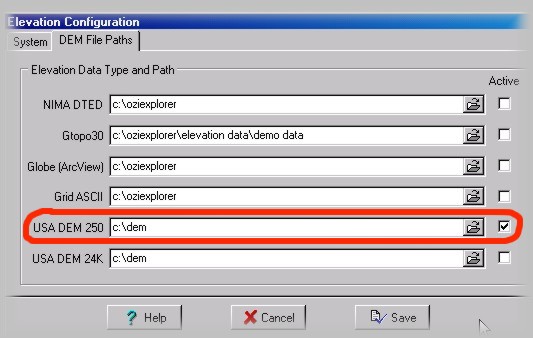

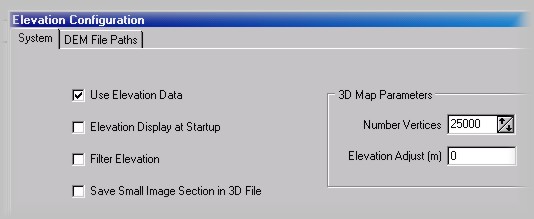

Sat-9.jpg (16234 bytes) Następnie uruchom konfiguratora danych wysokościowych i wprowadź odpowiednie informacje.

Można to zrobić m.in. tak jak niżej:

Teraz można uruchomić wyświetlanie danych wysokościowych.

Wczytujemy nasze Karkonosze i jeżeli wszystko mamy prawidłwo skonfigurowane to ......

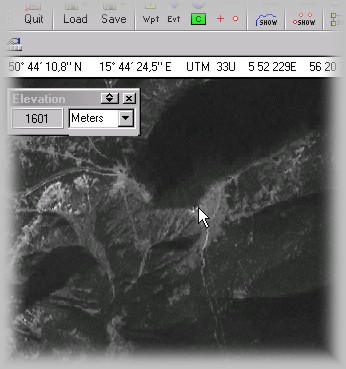

..... widzimy wysokość  (m.n.p.m.) w miejscu wskazanym przez kursor.

Dzięki danym DEM możemy również obejrzeć profil wysokościowy "ręcznie" wyklikanego tracka oraz ....

......  używając opcji 3D/Elevation - MapControl a następnie dodatku Ozi_3D z naszego pierwotnego niezbyt może ciekawego geotifa wygenerować tak sympatyczne obrazki jak te zademonstrowane niżej:

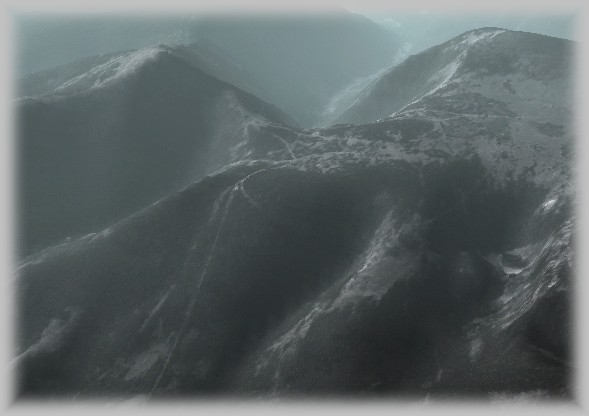

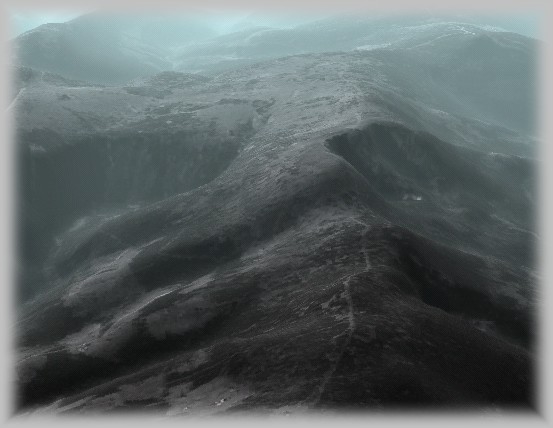

"Najciekwasze" zastosowanie geotiffów z serwisu NGA Raster Roam - wizualizacja 3D.

U góry: Śnieżne Kotły, Łabski Szczyt i Szrenica  widziane od strony wschodniej
Na dole: od lewej Śnieżka, Kopa i znany ze śmiertelnych lawin Kocioł Małego Stawu

SRTM CGIAR

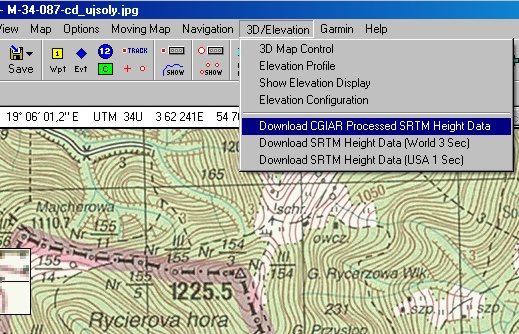

   W sytuacji, gdy nie dysponujemy danymi DEM30 możemy wykorzystać freewarowe dane SRTM CGIAR. Nowsze wersje Oziego, mają automatyczną opcję pobierania danych SRTM CGIAR z sieci. Wystarczy załadować mapę i uruchomić opcję:

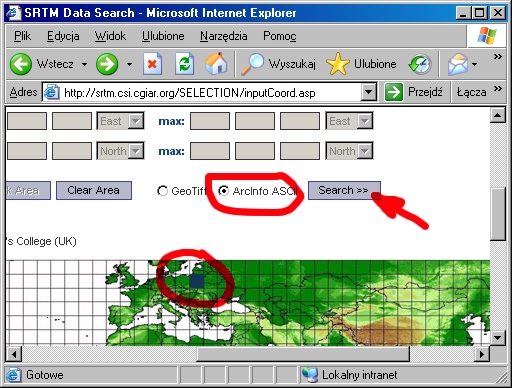

    Kilka razy korzystałem z tej opcji. Jednak transfer danych był dość wolny, a często wręcz niemożliwy. Dlatego też, polecam "ręczną" metodę pobrania danych. W tym celu wchodzimy na: http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp wskazujemy odpowiedni obszar, dla którego chcemy pobrać dane, wybieramy format danych: ArcInfo, po czym kilkamy na "Search":

   Serwis przechodzi na stronę pobierania, gdzie wskazujemy na Data Download (FTP), wskazujemy katalog do którego chcemy zapisać plik np: C:\oziexplorer\elevation data
Po zapisaniu i rozzipowaniu pliku, konfigurujemy ścieżki dostępu w Ozim:

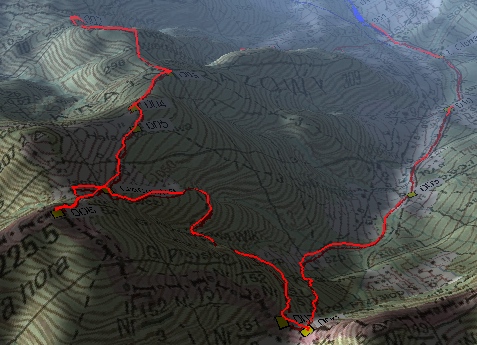

   Jeżeli wszystko wykonaliśmy prawidłowo możemy rozpocząć zabawę w i np. obejrzeć swój track na tle mapy 3D:

------------------------------------

LR III 2005 - XII 2006r
