| Pliki JNX - czyli garminowski raster inaczej. |  |
Bywają jednak sytuacje, w których nawet ludzie tacy jak ja - czyli ludzie nie będący miłośnikiem map rastrowych w turystyce, narzekają na ograniczenia CustomMaps. Zaliczam się bowiem do ludzi, którzy nie lubią przed każdym wyjazdem kombinować co i jak, bądź już podczas "wypadu" żonglować plikami na karcie, a jednocześnie - sporadycznie, bo sporadycznie - ale lubię sobie to i owo sprawdzić na mapie historycznej - np. na mapie WIG. Niestety przy ograniczeniach CustomMaps co do ilości i wielkości "kafelków" nie mam możliwości objęcia mapami WIG - w jakiejś sensownej jakości - całego interesującego mnie regionu obejmującego wschodnią część Beskidu Niskiego, Bieszczady i Pogórze Przemyskie.
Dlatego z zainteresowaniem przeczytałem na Garniaku informację o możliwości wygenerowania własnych plików graficznych JNX - zgodnych z garminowskim formatem BirdsEye. Co prawda w tamtym okresie w BirdsEye, podobnie jak w przypadku CustomMaps - nie mieliśmy możliwości załączania i wyłączania pojedynczych arkuszy, ale różnice pomiędzy plikami KMZ (CustomMaps), a JNX (BirdsEye) były naprawdę znaczące.

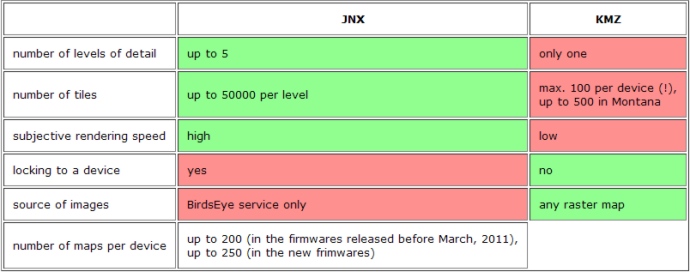

Obecnie (począwszy od kwietnia 2011r) możliwości jakie oferuje odbiornik z plikami JNX są jeszcze większe gdyż dzięki obsłudze "MapID" uzyskujemy możliwość swobodnego włączania i wyłączania map (bądź zestawów map) o różnym ID co oznacza że w porównaniu do KMZów zmiany są naprawdę "rewolucyjne":
- dla danego obszaru możemy mieć pięć warstw rastra wyświetlanych na pięciu różnych zoomach
- w poszczególnych warstwach może znajdować się do 50000 kafelków
- większa szybkość renderowania obrazków
- swobodne włącanie i wyłaczanie map o różnych MapID
Tu jednak powstaje mały dylemat moralno prawny. Otóż zgodnie z zapisami licencyjnymi Garmina: .... You agree not to decompile, disassemble, modify, reverse assemble, reverse engineer, or reduce to human readable form the Software, or any part thereof or create any derivative works based on the Software .... przeróbki firmware'u nie są dopuszczalne. Z drugiej jednak strony pokusa znacznego zwiększenia funkcjonalności odbiornika, przy trochę naciąganym argumencie że przerabiając (patchując) firmware, chcemy doprowadzić do kompatybilności oprogramowania z innymi produktami, co jest dopuszczalne w polskim ustawodawstwie, zachęci zapewne wielu użytkowników Garmina do wykonania tego kroku.
Jeżeli w odbiorniku posiadamy starszą wersję FW niż najnowsza publikowana przez Garmina, plik gupdate.gcd można też pozyskać metodą "przechwycenia z odbiornika" opisaną w moim artykule.

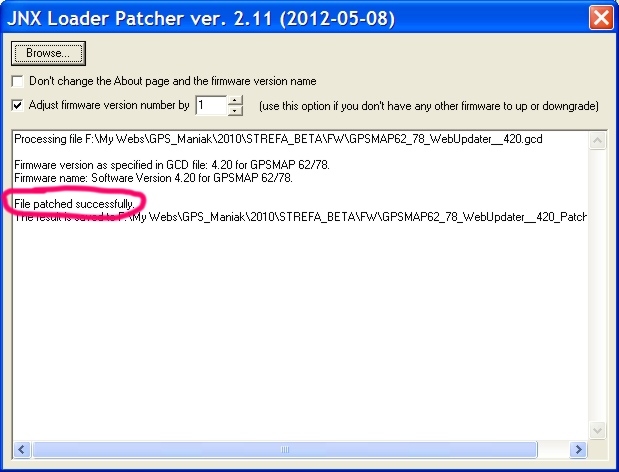

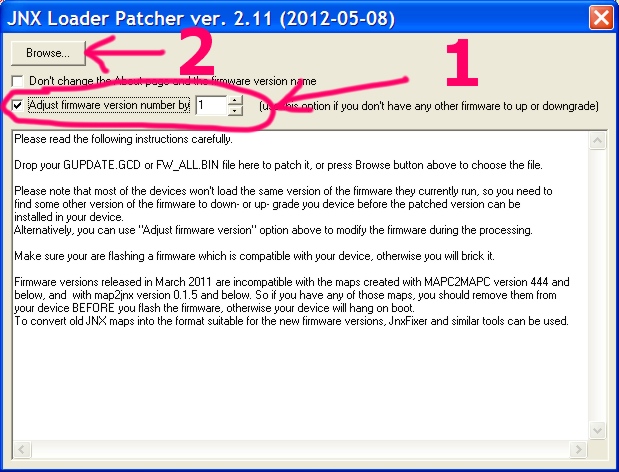

Pobrany plik zapisujemy w dowolnym katalogu naszego komputera, po czym idąc za linkami podanymi na www, z której pochodzi cytowana wyżej tabelka trafiamy na linki do najnowszego zzipowanego firmwarepatchera.
Przy okazji wspomnę, że nieco inaczej przebieg patchowania i wgrywania firmware'u (dla Colorado) opisał w swoim artykule na Garniaku kolega soko oraz fakt, że zarówno FW 3.60 jak też 3.70 odbiorników Colorado nie obsługuje (przynajmniej moim zdaniem) MapID plików JNX, co oznacza że włączanie i wyłączanie wszystkich JNXów będzie odbywało się hurtem - podobnie jak ma to miejsce w przypadku plików KMZ.
W tym miejscu zwracam uwagę na problem samowyłączeń odbiornika, jaki zgłosili niektórzy użytkownicy Colorado po wgraniu spatchowanego firmware'u. No cóż. Nawet oryginalne oprogramowanie Garmina potrafi płatać figle, a co dopiero "przeróbki". Reasumując: każdy jest kowalem własnego szczęścia i każdy sam musi podjąć decyzję: "modernizować" odbiornik czy też nie.
|
Będąc szczęśliwym posiadaczem "zmodernizowanego" odbiornika możemy
przystąpić do sprawdzenia jak w praktyce wygląda obsługa plików JNX
w naszym outdoorowcu. Najłatwiej sprawdzić to, pobierając gotowe
pliki JNX z sekcji Download, gdzie m.in. umieściłem graficzne
pliki JNX
z topograficzną mapą Tatr w
skali 1:10.000. Po prawidłowym przekopiowaniu plików JNX na kartę pamięci do katalogu Garmin\BirdsEye w opcji: Konfiguracja mapy -> Wybierz mapę (odbiornik: 62S/ST) powinniśmy na dole listy zobaczyć "mapę" BirdsEye. Po jej włączeniu oraz naprowadzeniu kursora na Tatry i przezoomowaniu odbiornika do poziomu co najmniej 200m - możemy cieszyć oko mapą rastrową - JNX. |
 |
 |

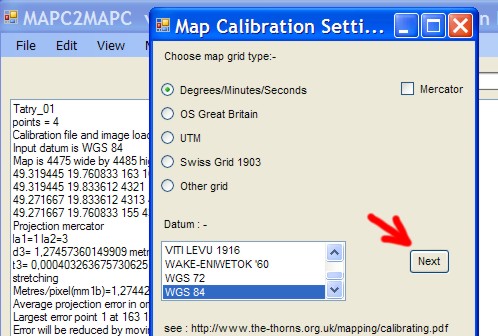

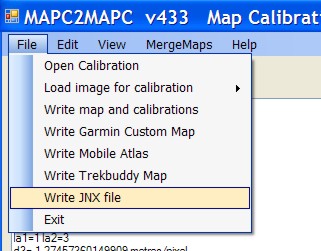

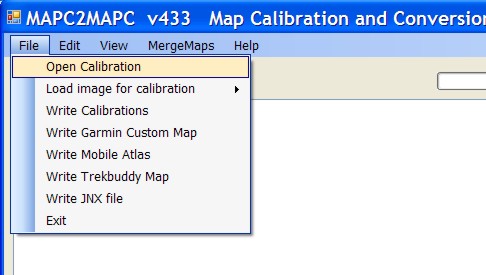

- Program mapc2mapc z interfejsem graficznym zademonstrowanym wyżej zalicza się do kategorii shareware i w zasadzie należy go docelowo zarejestrować, wnosząc stosowną - wydaje się niezbyt wysoką - opłatę. Wersja nie zarejestrowana pozostawia na mapie JNX czerwone krzyżyki, co wykonywane jest przez łączenie pliku mapy ze stosownym plikiem graficznym.
- Czerwone krzyżyki w wersji niezarejestrowanej można ominąć uruchamiając program z wiersza poleceń - polecam przeanalizować post kolegi "ślimaka".

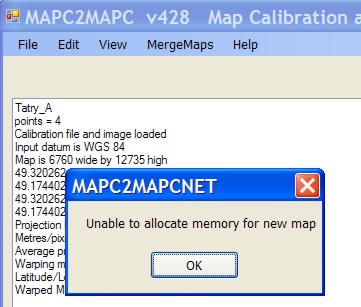

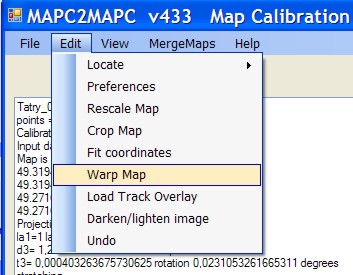

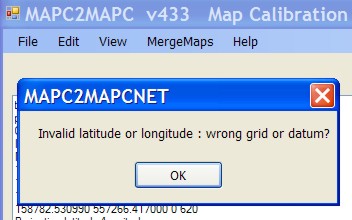

- Zapewne są to ograniczenia sprzętowe, ale przy nieco większych plikach mapowych, przy próbie "warpowania" otrzymywałem takie oto komunikaty:
|
Wobec powyższego konieczne czasami będzie wstępne "pocięcie" mapy na mniejsze fragmenty - proces który można wykonać GlobalMapperem, bądź freewarowym GPS MapEditem, o czym wspominam w końcowej części artykułu poświęconemu CustomMaps. |

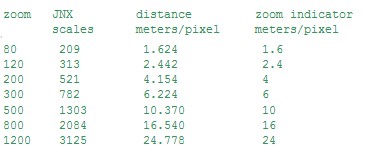

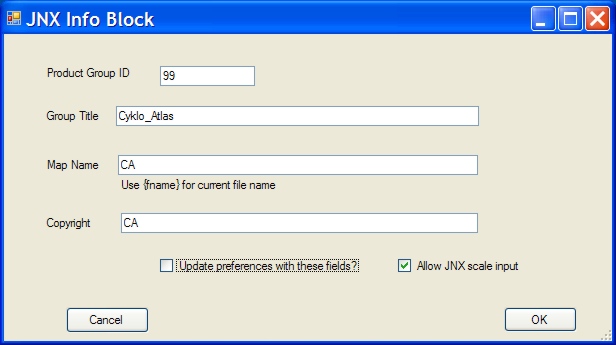

- Zoom odbiornika, przy którym włącza się wyświetlanie mapy, zależy od parametru jnxscale, który domyślnie zależy od rozdzielczości rastra (w metrach na piksel). Parametr ten można jednak wymusić w sposób niezależny od rozdzielczości mapy używając programu jnxscale. Cytując za informacją z Garniaka zależności te przedstawiają się w następujący sposób:
Jeżeli zatem chcemy by mapa (tak jak przykładowa mapa Tatr) wyświetlała się od zoom=200m, należy parametr jnxscale ustawić pomiędzy 521-782 - np. na 600.
- Operując parametrem jnxscale, możemy przygotować zestaw map, zestaw plików JNX obejmujących ten sam region, ale wyświetlanych przy różnych zakresach zoomów (maksymalnie 5 warstw).
- Potwierdzam obserwacje kolegi asandrzeja z Garniaka dotyczące nieco bladej kolorystyki plików JNX. Dlatego też polecam, by plik rastrowy przed konwersją do postaci JNX nieco zmodyfikować np. poprzez zwiększenie nasycenia barw i kontrastu.
