Dane wektorowe ARC/INFO a GARMIN | ||||||||||||||||||||||||||||||||||||
Większość użytkowników odbiorników turystycznych Garmina, prędzej czy później trafia na moją www i widząc jak dobre efekty (przynajmniej pod względem technicznym i wizualnym) w tworzeniu własnych "mapek" można uzyskać w warunkach amatorskich - zwraca się do mnie po poradę. Często też są zadawane są pytania w stylu: "podsyłam Tobie ciekawe dane wektorowe. Czy mógłbyś rzucić na to okiem i powiedzieć jak z tego zrobić mapkę dla Garmina?" Zainspirowany takimi pytaniami, szukam rozwiązań. Jeżeli wychodzi z tego coś sensownego to opisuję. Tak też było w tym przypadku. | ||||||||||||||||||||||||||||||||||||
Już w październiku 2005r w artykule: DGN - konwersja danych wektorowych WODGiK na format Garmin opisałem w jaki sposób można wykorzystać dane wektorowe w formacie DGN (Microstation). DGN używany jest m.in. przez ODGiK, jednak wiodącym na świecie systemem GIS (Geographic Information System) jest produkt firmy ERDAS: ARC/INFO. | ||||||||||||||||||||||||||||||||||||
W tym artykule pokażę - jak w amatorskich warunkach wykorzystać dane wektorowe przygotowane pakietem ARC/INFO. Pokażę to na przykładzie Numerycznej Mapy Bazowej PIOŚ opracowanej na potrzeby ochrony środowiska i sfinansowanej przez NFOŚiGW. Co prawda sama mapa jako mapa poglądowa odpowiadająca mapom w skali 1:100000 pod względem dokładności czy szczegółowości nie może być porównywana z zasobami geodezyjnymi i z punktu widzenia np. samochodowej nawigacji GPS ma zerową wartość, niemniej jednak część informacji - po stosownej obróbce własnej - nadaje się do wykorzystania w zastosowaniach turystycznych. Zresztą nie o konkretną mapę tu chodzi, a raczej o pokazanie co z danymi ARC/INFO można zrobić w warunkach amatorskich. A zatem ...... | ||||||||||||||||||||||||||||||||||||
Omawiana przeze mnie przykładowa mapa bazowa posiada dane zapisane sa w jedenastu warstwach tematycznych. Z czego 9 warstw stanowi zbiór danych z obiektami geograficznymi, a 2 warstwy mają charakter warstw dodatkowych. Warstwy "obiektowe" to: | ||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||

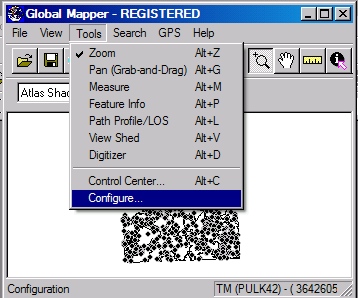

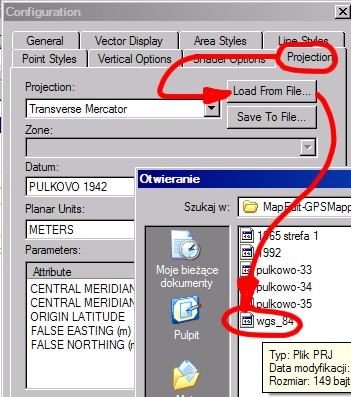

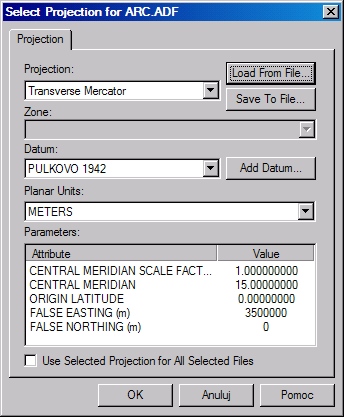

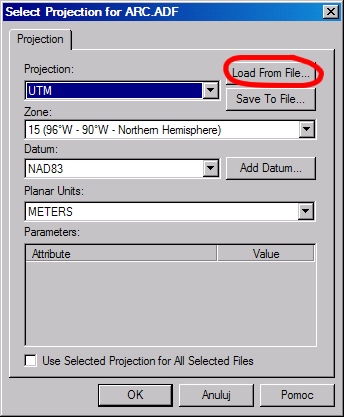

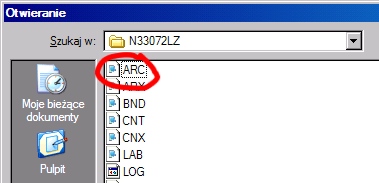

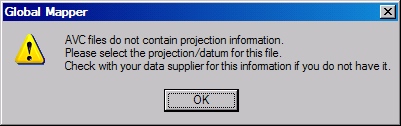

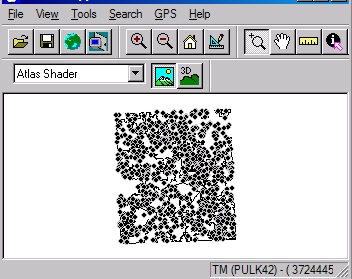

Jako przykład wziąłem dane dotyczące arkusza: n33-72. Szczegółowy sposób postępowania pokażę na przykładzie warstwy LZ - zieleń. Do opracowania danych wykorzystamy mój ulubiony (dla zastosowań amatorskich) program GIS tj. po Global Mapper. Niestety wymagana jest wersja zarejestrowana. | ||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||

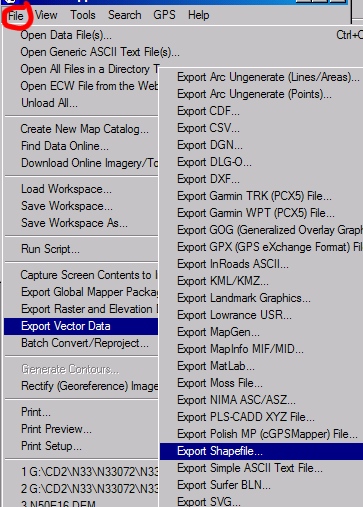

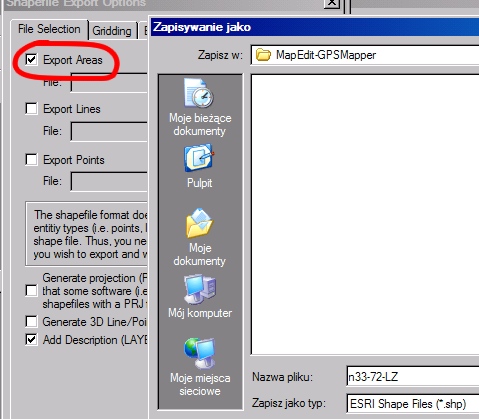

Ponieważ dane dotyczą pliku LZ (przypominam: lz elementy powierzchniowe) dokonujemy wyłącznie zapisu "powierzchni": |
||||||||||||||||||||||||||||||||||||
Żegnamy Global Mappera. Sięgamy po mój drugi ulubiony soft: GPS MapEdit. Ponieważ kiedyś w imporcie danych ESRI shp natrafiłem na poważne trudności i ograniczenia zarówno w wersji autorskiej jak też w wersji michus&RafalFitt addons, teraz już bez zbędnych poszukiwań sięgam po sprawdzoną wersję: GPSMapEdit_michus_add | ||||||||||||||||||||||||||||||||||||

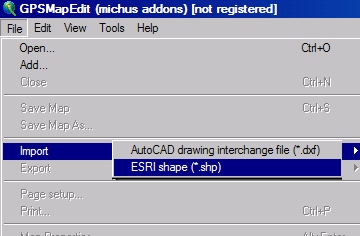

Tu wykonujemy: File --> Import --> ESRI shape | ||||||||||||||||||||||||||||||||||||

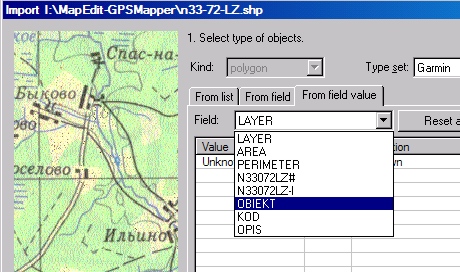

Po wskazaniu naszego pliku wygenerowanego Global Mapperem zostaje on załadowany do MapEdita. Teraz nadchodzi czas zdefiniowania obiektów. Wybieramy zakładkę "field value" a tam pole/atrybut OBIEKT. | ||||||||||||||||||||||||||||||||||||

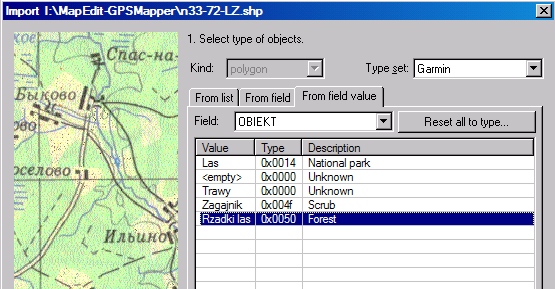

Ku naszej radości widzimy pogrupowane już obiekty, zatem sprawa jest znacznie uproszczona. Najważniejsza dla nas informacja: LAS może być zdefiniowana pojedyńczym kliknięciem. Po kliknięciu na "Las" MapEdit rozwija listę obiektów Garmin. Tu - wg własnego uznania - definiujemy jaki TYP obiektu Garmin ma odpowiadać grupie Las. Jak widać - ja wybrałem 0x0014. | ||||||||||||||||||||||||||||||||||||
<empty> (tu mogą być np. "dziury" czyli polany w lesie) pozostawiamy jako nieznany (Unknown) | ||||||||||||||||||||||||||||||||||||
Problem: czy i jak definiować pozostałe obiekty np. zagajniki, zarośla, sady, cmentarze etc (na różnych arkuszach są różne informacje) jest sprawą indywidulaną. W każdym bądź razie wszystkie obiekty, które pozostawimy jako "Unknown" docelowo z naszej mapki znikną. | ||||||||||||||||||||||||||||||||||||

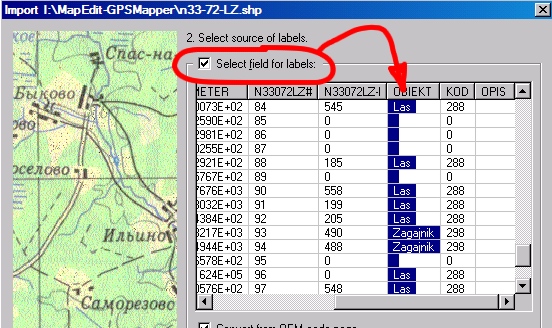

Teraz pozostaje nam wybór czy chcemy (ptaszek przy Select field for labels), a jeżeli tak to co chcemy zobaczyć w nazwach (etykietach) obiektów. W zasadzie do wyboru mamy zaznaczenie pola OBIEKT (tu dostaniemy nazwy grupy obiektów: np. Droga jednojezdniowa główna) bądź pola OPIS (tu dostaniemy nazwy własne obiektów: np. DUNAJEC). W przypadku terenów zielonych należy albo zrezygnować z "etykiety" albo wybrać pole OBIEKT, a w przypadku obiektów związanych z wodą można albo zrezygnować z nazwy albo postawić na nazwę własną, czyli zaznaczyć pole OPIS. Zwracam jednak uwagę, że nie trzymający żadnego standardu, a na dodatek wewnętrzenie niespójny system kodowania polskich znaków, zresztą różny na różnych arkuszach powoduje bardzo niemiłe efekty końcowe. | ||||||||||||||||||||||||||||||||||||

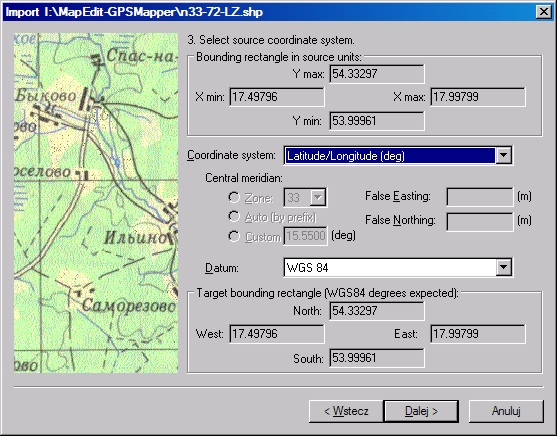

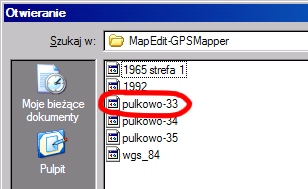

Pozostaje jeszcze tylko ustalanie parametrów układu współrzędnych, | ||||||||||||||||||||||||||||||||||||

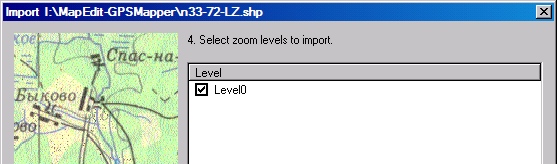

potwierdzenie importu do warstwy "0" | ||||||||||||||||||||||||||||||||||||

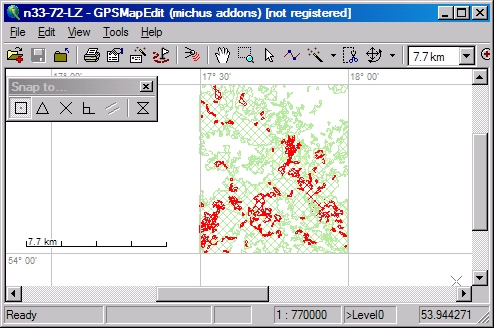

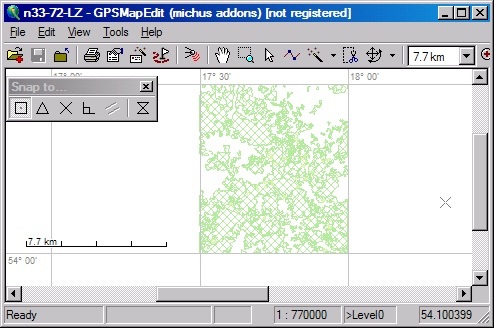

i ......... oto efekt: | ||||||||||||||||||||||||||||||||||||

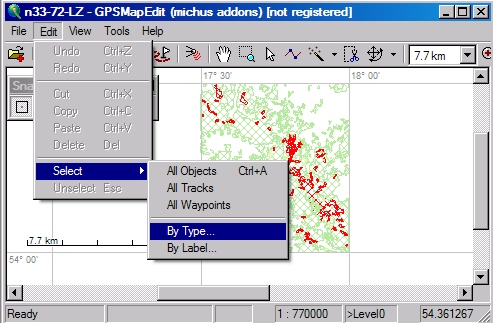

Od razu "na gorąco" usuwamy wszystkie niezdefiniowane obiekty | ||||||||||||||||||||||||||||||||||||

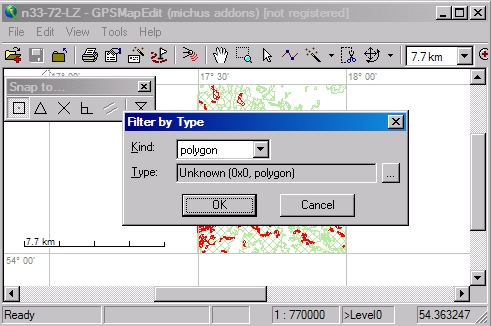

zaznaczając wszystkie poligony Unknown i ..... naciskając DELETE :-) | ||||||||||||||||||||||||||||||||||||
W efekcie otrzymujemy podkład topo z obiektami: las, zagajnik, rzadki las. | ||||||||||||||||||||||||||||||||||||
I tyle ...... | ||||||||||||||||||||||||||||||||||||
Zwracam uwagę, że podczas importu linii zobaczymy znaczną ilość obiektów, których nie można zdefiniować w sposób logiczny dla Garmina. Są to np: strzałka kierunku cieku, most, stacja kolejowa (oba kreślone linią, a nie jako punkty - POI). Sądzę że import tych elementów nie ma większego sensu. Należy to zostawić jako Unknown, a następnie wyciąć. Dodatkową trudnością może być import nazw/etykiet linii. Jeżeli pozostawimy nazwy, to oprócz sensownych danych np. nazwy strumienia/rzeczki typu: BYSTRA mogą się pojawić jakieś nietypowe informacje. Ominięcie tego problemu można wykonać poprzez podwójny import. Tzn. najpierw importujemy wyłącznie obiekty "wodne" (resztę zostawiamy jako Unknown) i tu pozostawiamy nazwy, a potem importujemy pozostałe interesujące nas obiekty - już bez nazwy - wodę zostawiając jako Unknown. | ||||||||||||||||||||||||||||||||||||
W sumie, zabawa przednia. Odrębnym zagadnieniem jest przydatność tych danych dla potrzeb GPS. Nie dość, że dane pochodzą z wektoryzacji mało dokładnych i leciwych już setek, to na dodatek wektoryzacja jest wykonana niezby starannie - przynajmniej z punktu widzenia nowoczesnej technologii jaką jest GPS. Sądzę jednak, że wybrane informacje, po ich weryfikacji, poprawkach i przy założeniu informacyjno-poglądowej jakości mapy mogą jednak stanowić ciekawe uzupełnienie własnej mapy. | ||||||||||||||||||||||||||||||||||||
Inna rzecz, że celem artylułu nie jest propagowanie takich czy innych rozwiązań w mapkach wykonywanych na użytek własny, ale pokazanie na konkretnym przykładzie jak wykorzystać dane w formacie ARC/INFO. | ||||||||||||||||||||||||||||||||||||
-------------------
L.R. V 2007r
