Regedit:

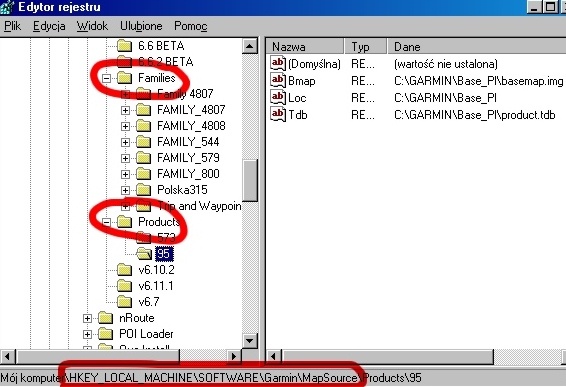

"wpięcie" zestawu map do MapSource polega na dokonaniu odpowiednich wpisów do rejestru Windows pokazujących lokalizację plików mapy (Loc) pliku TDB (Tdb) i tzw. "poglądówki" (Bmap). Przy czym informacje te mogą być zapisane zarówno w kluczu Products, jak też Families:
- *.TDB
- "poglądówka" (preview) .IMG
- oba generowane przez program Staszka Kozickiego: cgpsmapper. Jak widać i w przypadku Products i w przypadku Families potrzebne są pliki TDB i (preview).IMG. Na czym zatem polega różnica ? Odpowiedź: na funkcjonalności na poziomie MapSource (PC). Otóż produkty starszego typu, np. niezbyt skomplikowane mapki freewarowe (UMP) można śmiało wpiąć jako Products. Produkty bardziej zaawansowane, a zwłaszcza mapy zawierające dane do routingu - wpięte jako Products nie zapewnią routowalności na poziomie MapSource. Tego typu mapy lepiej wpinać jako Families. Dodatkowo zwracam uwagę, że produkty Families są zawsze jednoznacznie rozróżniane przez odbiornik. Zatem mamy ułatwione zarządzanie mapami (można je grupowo właczać i wyłączać). W przypadku map z rodziny Products mapy często "lądują" w odbiorniku w jednej grupie.
FileName=Ulubione_1
MapVersion=100
ProductCode=141
Levels=2
Level0=16
Level1=14
Zoom0=5
Zoom1=6
MapSourceName=Ulubione_1
MapSetName=Ulubione_1
CDSetName=Ulubione_1
[End-Map]
[Files]
img=00000001.img
............
img=00005555.img
[End-Files]
- Nazwy mapek w MapSource (zadeklarowane w pliku PV.TXT w sekcji [Files]) muszą mieć składnię: XXXXXXXX.IMG, gdzie XXXXXXXX oznacza 8-śmio cyfrową wielkość liczbową. Wszelkie nazwy stosowane przez niektórych userów SendMapa typu: "WJM.IMG", "Okolice Poznania.IMG" są błędne i na pewno nie pozwolą na zarządzanie tymi mapami z poziomu MapSource,
- Deklaracja Zoom dla pliku preview.IMG
Levels=2
Level0=16
Level1=14
Zoom0=5
Zoom1=6nie musi być zgodna z deklaracją Zoom w mapce/mapkach szczegółowych.
- Chcesz uniknąć bałaganu ? Nie wpinaj pojedyńczych map !!! Przecież nic nie stoi na przeszkodzie, aby mapy różnych autorów wpiąć np. jako zestaw: "Ulubione_1". Nawet, jeżeli docelowo chcesz dodać inną mapkę do MapSource dołącz ją do swojego zestawu "Ulubione_1" tzn. przygotuj nowy zestaw "Ulubione_1" - nowy MapSet - z tymi samymi parametrami jak poprzednio - powiększony o nową mapkę.
- Wartość Product Code musi być wartością unikatową. Ładując do MapSource swoje zestawy pamiętaj o tym. Pamiętaj też, że ładując przypadkowe zestawy pobrane z sieci możesz trafić na dwa identyczne Product Code. Wówczas MapSource ma prawo odmówić pracy.
- Tworzę katalag (folder), w którym chcę zlokalizować mapki. U mnie jest to zawsze: C:\Garmin\"coś_tam". Przy czym - dla porządku na dysku - stosuję zasadę, zgodności nazwy zestawu mapek ze ścieżką dostępu. Zatem np. dla zestawu o nazwie "Zestaw1" będzie to katalog: C:\Garmin\Zestaw1
- Wgrywam do katalogu jw. wszystkie mapki szczegółowe, które chcę wpiąć do MapSource
- Wgrywam do katalagu jw. freewarowego cgpsmappera
- Tworzę odpowiedni plik pv.txt, w którym deklaruję:
FileName=Zestaw_1
MapVersion=100
ProductCode=141
Levels=2
Level0=16
Level1=14
Zoom0=5
Zoom1=6
MapSourceName=Zestaw_1
MapSetName=Zestaw_1
CDSetName=Zestaw_1
[End-Map]
[Files]
............
[End-Files]
- wykonuję polecenie cgpsmapper pv pv.txt
- dokonuję odpowiednich wpisów do rejestru.
- Pobrałem z MapCenter, kilka mapek które chciałem wpiąć jako Zestaw1 (tu dla przykładu mapki: 5512001.img i 55140001.img)

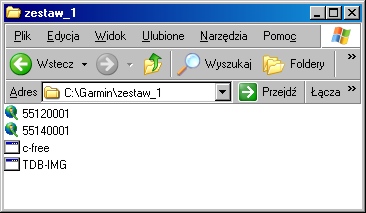

- Utworzyłem katalog c:\Garmin\Zestaw_1 do którego skopiowałem:
- Wybrane mapki
- Proste narzędzie: tdb-img.exe automatyzujące cały proces
- c-free.exe (pod taką nazwą używam freewarową wersję cgpsmappera autorstwa Staszka Kozickiego)

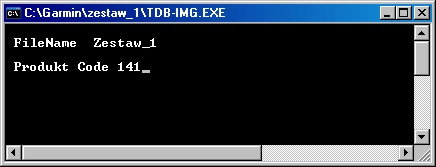

- Kliknięciem na TDB-IMG uruchomiłem programik, który zapytał mnie o dwa parametry:
- Reszta procesu przebiegła automatycznie. TDB-IMG:
- przejrzał zawartość katalogu (folderu) i zebrał informację o znajdujących się tam plikach img
- wygenerował odpowiedni plik pv.txt
- wykonał polecenie: c-free pv pv.txt
- usunął plik "reg" genereowany przez cgpsmappera
- wygenerował odpowiedni plik "reg" wg moich upodobań

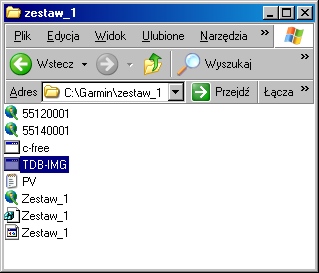

- W efekcie działania TDB-IMG na dysku pojawiły się następujące pliki:
FileName=Zestaw_1
MapVersion=100
ProductCode=141
Levels=2
Level0=16
Level1=14
Zoom0=5
Zoom1=6
MapSourceName=Zestaw_1
MapSetName=Zestaw_1
CDSetName=Zestaw_1
[End-Map]
[Files]
img=55120001.img
img=55140001.img
[End-Files]
[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Products\Zestaw_1]
"LOC"="C:\\Garmin\\Zestaw_1\\"
"BMAP"="C:\\Garmin\\Zestaw_1\\Zestaw_1.img"
"TDB"="C:\\Garmin\\Zestaw_1\\Zestaw_1.tdb"

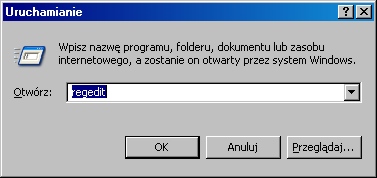

- uruchomiłem regedita (START -> Uruchom)

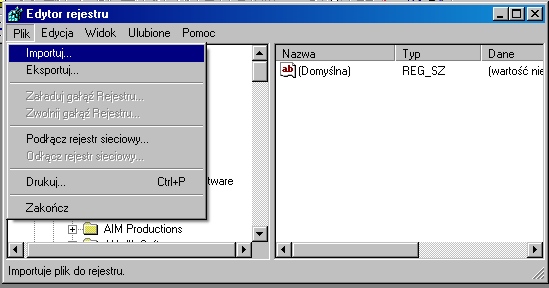

- wykonałem import pliku Zestaw_1.reg:

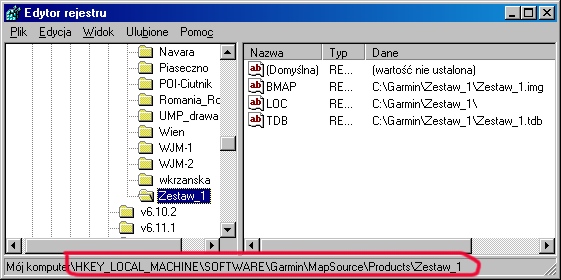

- w wyniku czego, w rejestrze windows znalazły się wpisy:

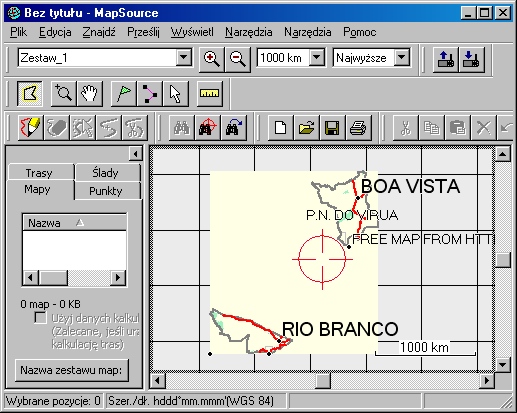

- uruchomiłem MapSource i ... jest

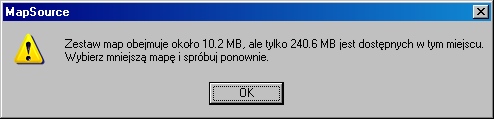

- Część mapek dostępnych w sieci poza błędnymi (z punktu widzenia MapSource) nazwami (przypominam składnię: xxxxxxxx.img) posiada inne błędy, które powodują, że wpięcie ich do MapSource będzie niemożliwe, bądź samo wpięcie owszem zostanie dokonane, ale mapki nie będzie można wysłać do odbiornika.
- Opisana przeze mnie procedura nie pozwala na wpięcie mapek komercyjnych zwłaszcza mapek kodowanych lub opatrzonych copyrightem garmina.
- Modyfikując swój Zestaw_1 (ponowne uruchomienie TDB-IMG) usuń plik Zestaw_1.IMG, ponieważ programik TDB-IMG uzna ten plik za mapkę i zupełnie niepotrzebnie dopisze go do pliku pv.txt, co może spowodować zawieszenie się MapSource. W przypadku modyfikacji zestawu użyj w programiku TDB-IMG tej samej nazwy zestawu i tego samego ProductCode.
