Na początek parę słów wyjaśnień:

• Teksty pisane niebieską czcionką, a zaczynające się od słów:  SZTUCZKI I KRUCZKI  dotyczą moich doświadczeń i upodobań związanych z mapedit. Nie musisz ich stosować, ale warto się z nimi zapoznać, bo moim skromnym zdaniem zdecydowanie ułatwiają pracę :-)
• Teksty poprzedzone napisem:  UWAGA  wskazują sytuacje, w których można popełnić błąd krytyczny, tj. taki, po którym otrzymana mapka będzie obarczona poważnymi błędami, a nawet jej "niewidzialnością" w MapSource lub w odbiorniku.

 UWAGA

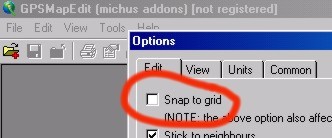

• W aktywnej funkcji Select bardzo ostrożnie  używaj lewego przycisku myszy, gdyż łatwo w przypadkowy, a co gorsza niezauważalny sposób przesunąć wskazany obiekt mapy wektorowej.

 SZTUCZKI I KRUCZKI

• Pamiętaj, że komputer to nie tylko myszka. W MapEdit wiele funkcji łatwiej wykonać za pomocą klawiatury. Wielokrotnie przez pomyłkę zdarzy się Tobie zaznaczyć jakiś obiekt w tym także podkład. "Zaznaczenie" najłatwiej zlikwidować używając klawisza [Esc]. Klawisz ten służy również do wyjścia z wielu operacji.

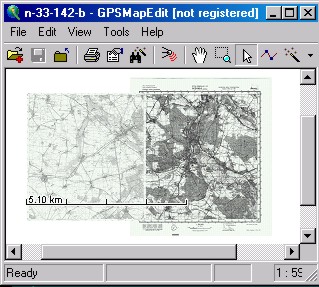

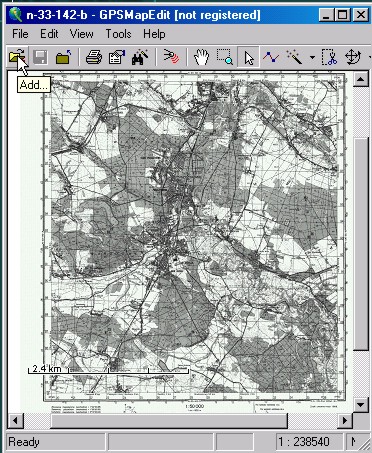

    Wracamy do naszego podkładu tj. n-33-142b.map. W pierwszej kolejności ustawiamy właściwości mapy opcja:   File --> Map Proporties  (lub kombinacjia klawiszy [Alt]+[Enter]) Pojawia się okno Map proporties, w którym musimy zmodyfikować dwie zakładki.

    Pierwsza z nich to Header tu podajemy dwie wartości:

ID - 8 cyfrowy numer mapy. Na serwerze grupowym czytałem kiedyś o zaleceniach w jaki sposób nadawać nazwy map. Chodziło przede wszystkim o usystematyzowanie zbiorów UMP. My nie będziemy tu tego analizować i dla ułatwienia nadamy mapce numer 48000000

 UWAGA

• nie powinieneś mieć w swoich zbiorach różnych mapek o tym samym ID. Próba ich równoczesnego załadowania do odbiornika zakończy się tym, że będziesz widział tylko jedną z nich.

Name - Nazwa mapy (będzie m.in. wyświetlana w odbiorniku, a także programie MapSource). Tu brak przeciwskazań do używania takich samych nazw dla różnych map. Wygodniej jednak każdą mapkę nazywać odmiennie. Dla naszego przykładu wprowdzimy nazwę: J_GORECKIE (Jezioro Góreckie)

    Druga zakładka to Level.  Każdy kto miał styczność z programami do obróbkl grafiki np. AutoCadem, Adobe, czy Corelem rozumie pojęcie warstw. Pracując z Mapedit musimy cały czas mieć świadomość, że mapka jest przeznaczona dla odbiornika, dlatego też pojęcie warstw (level) musimy wyjaśnić sobie na poziomie odbiornika GPS.

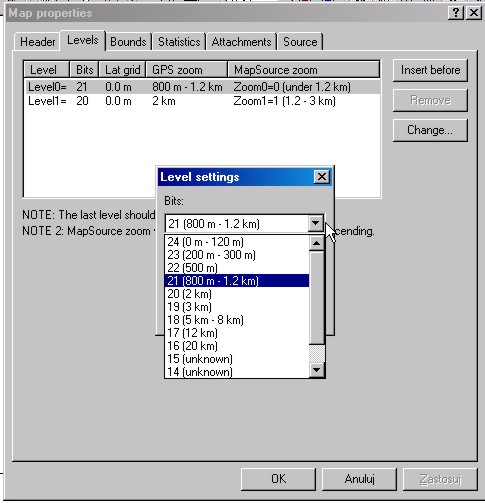

    Kliknij na Insert Before. Pojawiły się dwa levele. Zawsze ostatni level (tu: level_1) jest levelem nieaktywnym, a zatem w chwili obecnej mamy jeden level aktywny (level_0). Inaczej mówiąc mamy mapkę "jednowarstwową".

  Oznacza to że jeżeli pełną ilość szczegółów (obiektów) umieścimy w level_0, a w poszczególnych levelach począwszy od 1 - wzwyż ilość obiektów będzie malała, to "pełną" mapę ze wszystkimi szczegółami zobaczymy dopiero przy overzoom=300m lub mniejszym. Myślę, że to powinno być standardem. Emapa nawigator ma co prawda level_0 na poziomie overzoom=120m, ale POI włączją się już przy level_1 tj przy overzoom=300m czyli ...... tak jak u nas. Zmiany dotyczące powiązań poszczególnych overzoomów i leveli można zmienić - na poziomie odbiornika przez zmianę ustawienia "szczegółowość" wyświetlania.

 UWAGA

• Zastanów się, co może się stać jeżeli do tak skonfigurowanej mapy będziesz chciał dograć funkcją Add mapkę *.mp w której np. level_2 będzie przypisany zoomowi=3 km - czyli inaczej niż u nas ? To nie może się udać. Ale MapEdit nie jest na tyle zaawansowanym narzędziem aby Ciebie o tym poinformować. Prawie na pewno program się wyłoży, a właściwie jeszcze gorzej. Nie komunikując Ciebie o błędzie program będzie działał dalej, ale mapka będzie wadliwa. Łączenie mapek, w których ilość leveli lub ustawienia leveli (GPS zoom, MapsSource zoom) są różne, w większości przypadków doprowadzi do powstania "mapki niewidzialnej".

   Po wykonaniu powyższych czynności jesteśmy w 100% przygotowani do wykonania mapy wektorowej. Teraz dla bezpieczeństwa zapisujemy skonfigurowany podkład opcją: File --> Save As

    Proponuję plikowi nadać roboczą nazwę 001 (program doda rozszerzenie i w efekcie otrzymamy 001.mp).

 SZTUCZKI I KRUCZKI

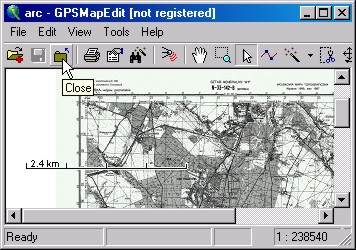

• Zachowaj ten plik dodatkowo jako arc.mp - przyda się na pewno. Np. przygotowując mapkę innego rejonu: wczytasz arc.mp, usuniesz podkład n-33-142b, wczytasz nowy podkład (Add), zmienisz ID oraz nazwę mapy i już możesz pracować. To trwa góra pięć sekund. Do leveli nie musisz wcale zaglądać !!!    Inne zastosowania tzw. matrycy (czyli pliku arc.mp w dalszej części artykułu).

 UWAGA

• nanoszenie obiektów na mapę odbywa się zawsze w level_0 no chyba że celowo podejmiesz inną decyzję :-)

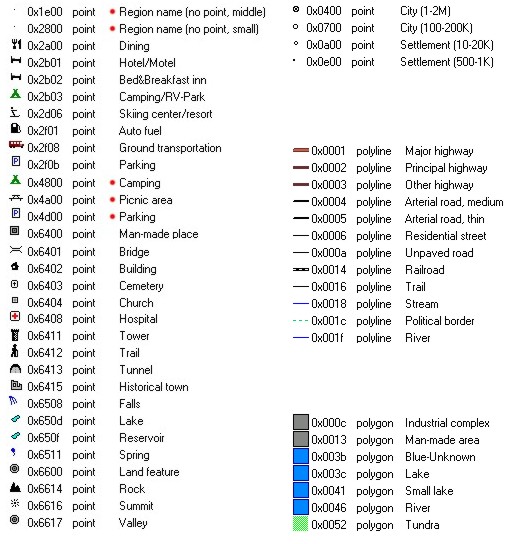

Wykaz typowych obiektów mapki turystycznej

Szukaj-->Ciekawe miejsca-->Wg_nazwy

    Skąd dwie ikony np. parkingu ? Otóż ja robię tak: jeżeli chcę mieć w GPS tylko samą ikonę to stosuję 0x4d00, natomiast jeżeli chcę parkingowi nadać jakąś specjalną nazwę i umieścić w wyszukiwarce POI (zaindeksować) to stosuję 0x2f0b. Podobnie z ikoną Camping. Zwykłe szałasy czy pola namiotowe to 0x4800, a te z zaindeksowaną nazwą to: 0x2b03.

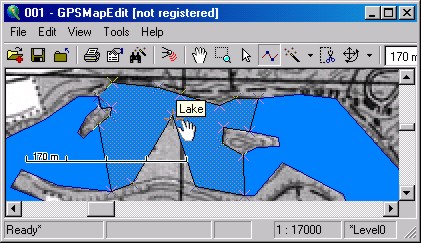

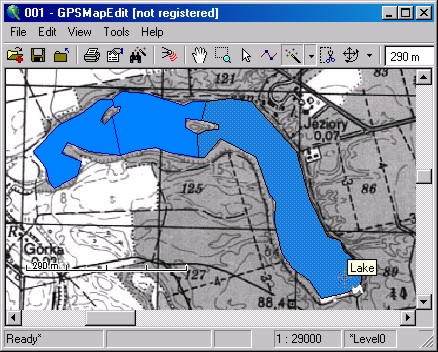

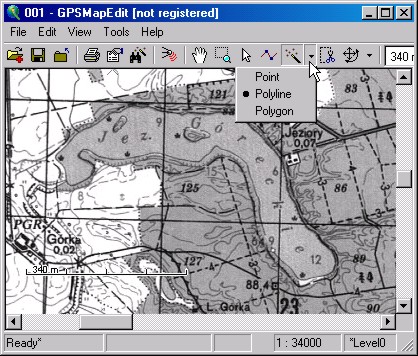

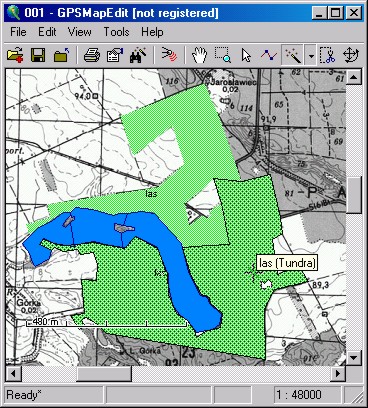

    Wykonajmy teraz pierwszy obiekt naszej mapki. Z funkcji Create object wybieramy Polygon (wielokątąt) i wg naszego uznania (jeżeli chodzi o dokładność - ilość punktów) wypunktowujemy fragment Jez. Góreckiego. Kiedy postawimy ostani punkt przez [Esc] wywołujemy okienko dialogowe i zamykamy obiekt - End. Wybieramy odpowiedni typ obiektu np: 0x003c. Pojawia się okienko EDYTORA NAZWY naciskamy ESC, aby przejść dalej bez wprowadzania nazwy lub wprowadzamy nazwę + [Enter]. Osobiście polecam na razie nie wprowadzać nazwy jeziora.

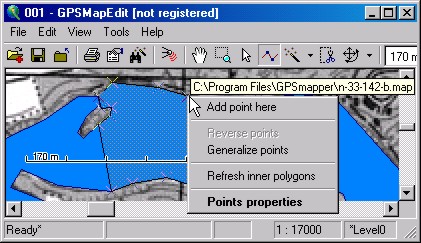

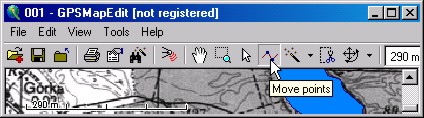

Pamiętaj: w dowolnym momencie kreślenia wielokątu bądź linii możesz nacisnąć [ESC] i wycofać błędnie postawiony punkt przez Remove last point, bądź całkiem zrezygnować z tworzenia danego obiektu Cancel.

 UWAGA

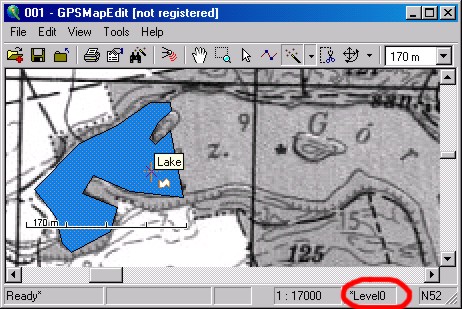

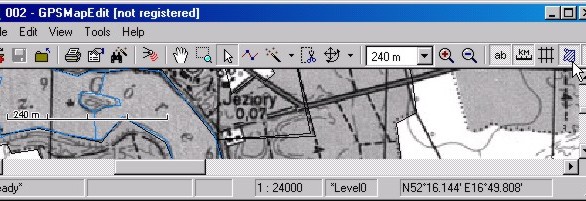

• Przypominam o ustawieniu Level_0.

    Nasz mapka szkoleniowa wykonanana na podkładzie topo nie posiada żadnych obiektów turystycznych. Obiekty te możemy nanieść na podstawie skalibrowanego kolorowego podkładu turystycznego. Można też nanieść je na podstawie własnych pomiarów (waypointów). Waypointy pobieramy z odbiornika np. programem OziExplorer DEMO (nie potrzeba żadnej mapki - wystarczy wczytać załączoną do oziego mapkę World). Dane te zapisujemy na dysku jako plik: *.wpt. Tu przykładowo mamy plik (zzipowany) wpn_próby.wpt

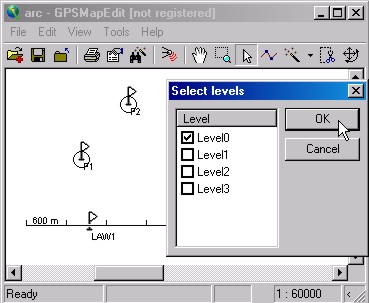

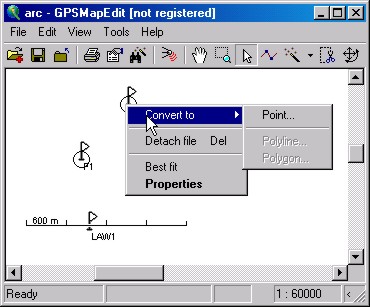

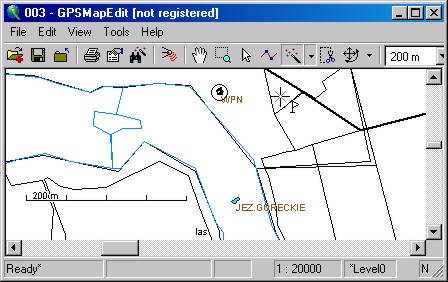

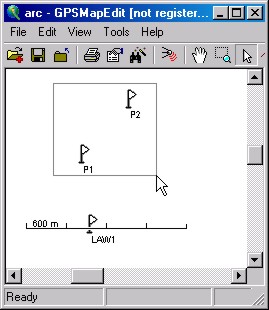

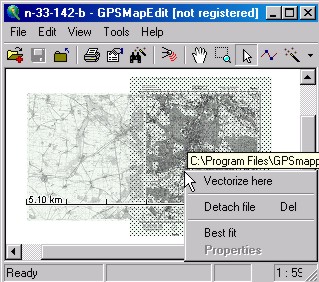

    Zapisujemy mapkę jako 004.mp i zamykamy ją. Wczytujemy teraz matrycę tj. plik arc.mp. Ustawiamy level_0. Opcją Add dodajemy waypointy z pliku wpn_próby. Usuwamy podkład w postaci mapy n-33-142b (przypominam: aktywna funkcja Select - prawy przycisk myszy i del).

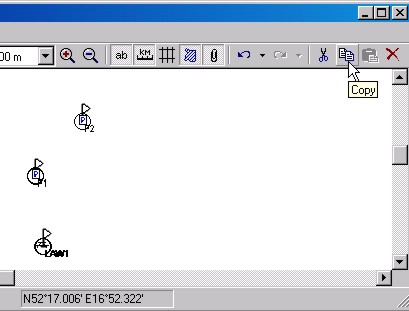

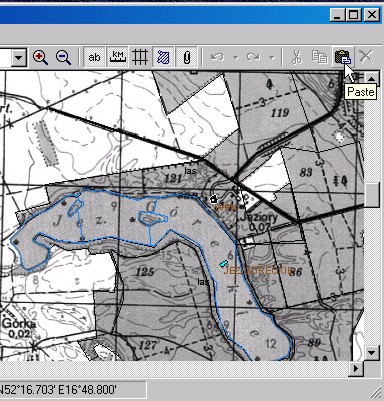

• Jeżeli chcesz połączyć obiekty z różnych map *.mp nigdy nie używaj funkcji Add, a tylko Copy/Paste. Pamiętaj o zachowaniu prawidłowych ustawień w levelach.  Jeżeli będziesz musiał skopiować obiekty z level_2 mapki wyjściowej do level_0 mapki docelowej to najpierw z mapki wyjściowej usuń pierwsze dwa levele, tak aby obecny level_2 pozostał jako level_0 (MapProporties-->Levels-->Remove). UWAGA: takie łącznie obiektów może się nie udać, jeżeli jeden z plików nie jest "prawdziwym" plikiem źródłowym, lecz pochodzi z wczytanego do mapedita pliku img. W takim przypadku spójrz do arykułu: "Gdy brak źródeł....."

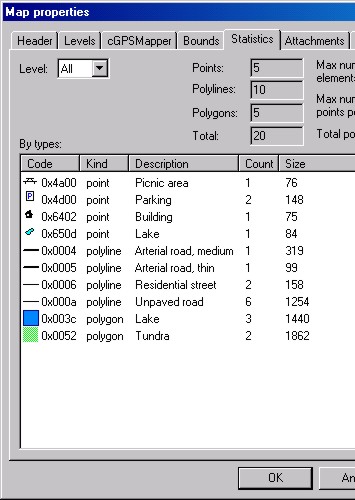

   Do zakończenia prac nad plikiem źródłowym pozostało nam przypisanie obiektów do poszczególnych leveli. Zobaczmy jakie obiekty mamy na naszej mapce (File-->Map proporties --> statistics)

 UWAGA

• Podany powyżej sposób postępowania jest wygodny dla mało szczegółowych mapek, w których zastosowano niewielką ilość typów obiektów. Tak jest np. w moich mapkach turystycznych. Zwróć jednak uwagę, że dodanie do takiej mapki nowego obiektu, każdorazowo pociąga za sobą konieczność wykonania dla niego czynności typu: Modify-->Extend all...., co dla bardziej zaawansowanych projektów jest mocno kłopotliwe. Jeżeli będziesz chciał tworzyć bardziej rozbudowane mapy, lub chcesz wnieść do swoich mapek więcej profesjonalizmu polecam zapoznać się z artukułem: Wykonanie mapy z użyciem filtra [DICTIONARY] na stronie KSW

 SZTUCZKI I KRUCZKI

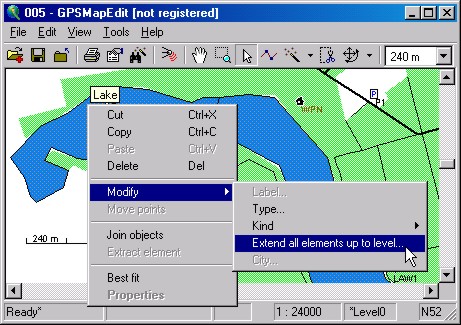

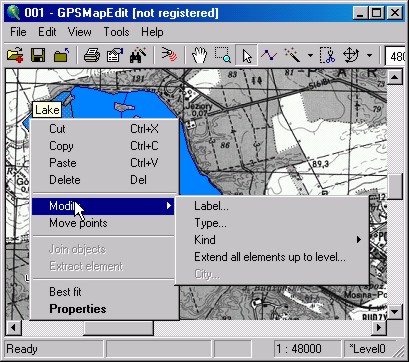

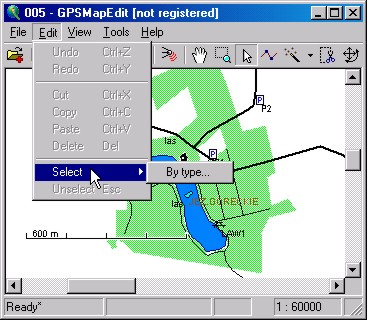

• Grupowe zaznaczanie obiektów można także wykorzystać do zaznaczenia kilku typów obiektów w tej samej sesji ! - w naszym przykładzie można np. zaznaczyć wszystkie obiekty typu 0x003c "Lake", a następnie - nie wprowadzając żadnych zmian - wszystkie obiekty typu 0x0052 "tundra" i dopiero potem wykonać Modify --> Extend all elements up to level.
• Poza taką zbiorczą opisaną wyżej - automatyczną metodą projektowania leveli, obiekty na których Tobie wybitnie zależy możesz przenieść do wyższego levela przez pojedyńcze zaznaczenie i pojedyńczą modyfikację. Tak np. szczyty tatrzańskie możesz zdefiniować jako aktywne w level_2, ale same Rysy np już w level_3.
• Grupowe zaznaczanie wg typów pozwala również łatwo zmienić typ dla całej grupy obiektów. Jeżeli np. podejmiesz decyzję zastąpienia typu lasów z 0x0052 "tundra" na 0x0050 "Forest" to niezależnie jak duża będzie to mapa - grupowe zaznaczenie obiektów wg typów załatwi sprawę w 5 sec.

   Zapisujemy mapkę - jako 006.mp (tak dla bezpieczeństwa), a następnie jako 48000000.mp.

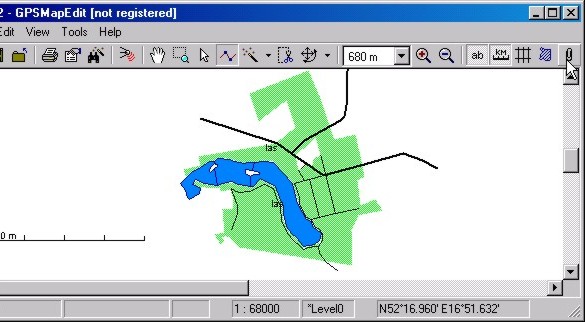

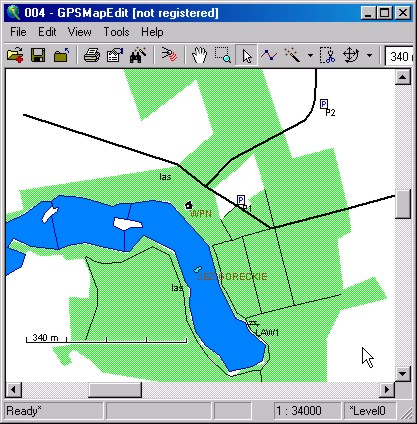

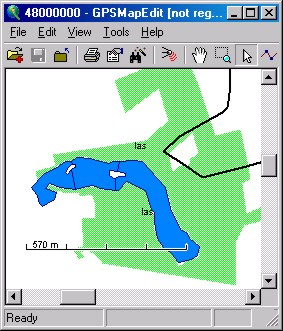

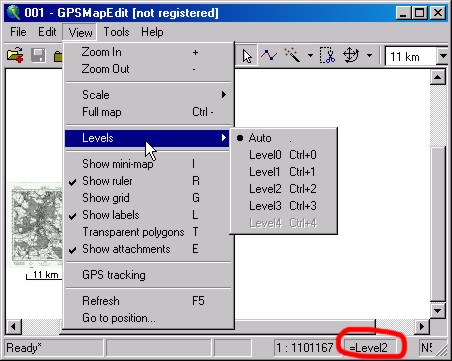

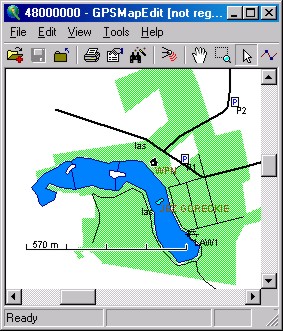

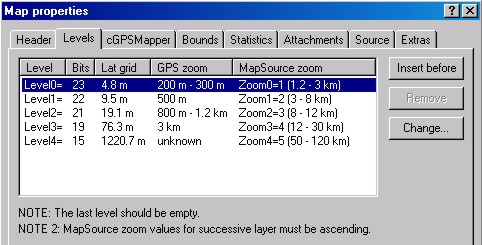

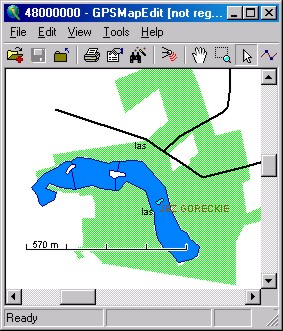

Przełączając (klawiatura numeryczna) poszczególne levele obejrzyjmy wynik naszej pracy:

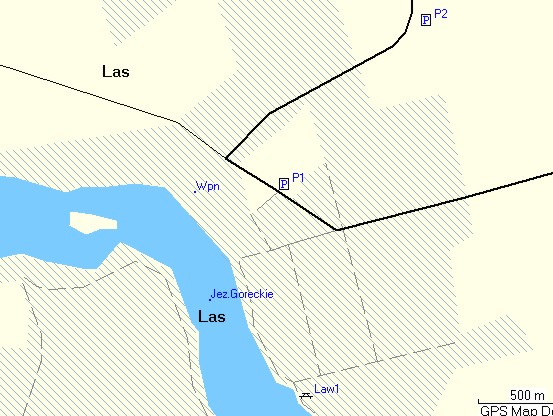

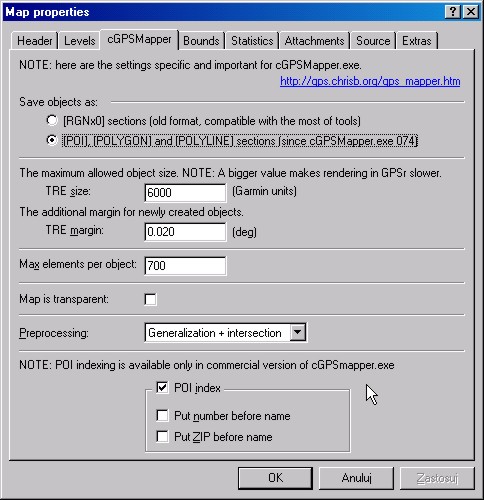

  Teraz ostatnia czynność: kompilacja cgpsmapperem.

 UWAGA  Jeżeli przygotowujesz swoją mapkę nie dla odbiornika GARMIN, a dla PocketPC i przeglądarki RUSSA nie kompiluj mapki cgpsmapperem - po prostu wybierz opcję: "zapisz jako .... .rus"

    W następnym artykule pt. "Gdy brak źródeł.." parę słów o pracy na plikach *.img, a na koniec jeszcze jedna rada:

• Jeżeli masz w swoich zasobach "niewidzialną" mapkę tzn. mapkę z błędami krytycznymi - nie mścij się na tym pliku. Najlepsza uratowania informacji z tej mapki - to zgodnie z poradami, które dawałem wyżej przekopiowanie danych z tego wadliwego pliku do Twojego prawidłowo skonfigurowanego pliku arc.mp metodą Copy/Paste. Pamiętaj o zsynchronizowaniu leveli. Koniecznie przeczytaj też artykuł: "Gdy brak źródeł....."
