Artykuł Archiwalny pochodzący ze stycznia 2006r. Systematyczny rozwój
softu, do którego odwołuję się w artykule mógł spowodować, że zarówno szata
graficzna, funkcjonalność oraz wynik działania dostępnych dziś wersji może dać inne
efekty niż opisane przeze mnie. |
|
| *
Tajemnice Metro Guide cz. 2 |
|
|
| Artykuł
został opracowany na podstawie materiałów nadesłanych przez A r t u r a - użytkownika garminowskiego palma:
ique 3600 |
| Podobnie jak w
cz. 1 postaramy się pokazać w jaki sposób można uzyskać routing na mapkach Metro
Guide. Zrobimy to jednak innymi narzędziami, a przy okazji dojdziemy nie tyle do eksportu
map do dedykowanego odbiornika Garmin, ile do pliku GMAPSUPP.IMG
gotowego do wysłania na kartę pamięci. |
|
Do naszych celów będziemy używać następujący freewarowy soft:
|
| Naszą zabawę
rozpoczynamy od przygotowania zestawu map Metro Guide - na poziomie MapSource. Następnie
listę map zapisujemy (format GDB) - np. w pliku untitled.gdb.
Jeżeli zależy nam na indeksacji globalnej to dodatkowo zestaw map
wysyłamy (podobnie jak to opisywałem w pierwszej części) - via
czytnik na kartę SD/CF. |
|
|
|
| |
|
|

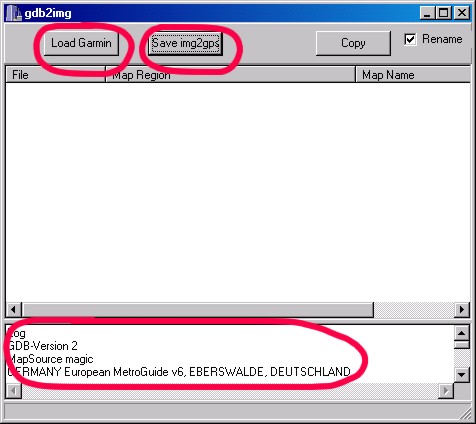

Następnie uruchamiamy program gdb2img i opcją Load Garmin wczytujemy nasz untitled.gdb. W dolnym oknie gdb2img
powinniśmy zobaczyć listę map, po czym poprzez Save img2gps
listę map zapisujemy w postaci pliku tekstowego (np: untitled.txt) |
| |
|
| |
| gdb2img, już
spełnił swoją rolę teraz uruchamiamy patchimg "nakładkę" na sendmapa20 |
| |
|
 |
poprzez opcję: Favorite -> Load List wczytujemy naszą listę map w postaci
pliku: untitled.txt |
|
|
|
 |
Pojawia się lista.
Następnie zaznaczamy pierwszą
pozycję (to nie mapa) i prawym przyciskiem wywołujemy okienko menu, po
czym usuwamy pierwszą pozycję z listy. |
|
|
|
 |
Zaznaczamy Create
gmapsupp.img oraz uruchamiamy SendMapa.
W efekcie uzyskujemy plik
GMAPSUPP.IMG, który kopiujemy na kartę, bądź via ActiveSync / HotSync wysyłamy do
pamięci PDA. Wszystko szybko, łatwo, przyjemnie. |
|
|
|
|
Mapki są widoczne w
QUE, routing działa. Jednak po uruchomieniu wyszukiwarki mogą pojawić się pewne
kłopoty z wyszukaniem niektórych adresów / miejscowości "wg. nazw".
W takiej sytuacji zawsze próbujemy
poprzez Menu wybrać odpowiedni zestaw map.
Niestety tu zamiast zestawów widzimy
pojedyńcze arkusze. |
|
|
|
A przecież, w
prawidłowo załadowanym pakiecie map powinniśmy widzieć nie pojedyńcze arkusze, lecz
zestawy. Tak, jak pokazałem to na lewo, gdzie wszystkie arkusze mapy są pod jedną
nazwą.
Gdzie leży przyczyna niepowodzenia ?
To brak globalnej indeksacji. |
|
|
| Przypominam,
że w artykle Tajemnice Metro Guide cz.1 poza plikami mapowymi
dołączaliśmy do zestawu pliki indeksacyjne, które otrzymaliśmy programem split_map z
oryginalnego zestawu przygotowanego przez MapSource. |
Tu musimy
postąpić podobnie:
- wysłać na kartę oryginalny GMAPSUPP.IMG (wspomniałem o tym na początku)
- przekopiować go na dysk PC
- rozbić na pojedyńcze pliki IMG programem split_map.
Podczas tej operacji poza nieprzydatnymi mapami bez routingu otrzymamy plik 00000073.img, który
zawiera indeksację globalną dla określonego zestawu map z MapSource.
|
|
Plik 00000073.img, możemy
dołączyć do zestawu programem patchimg - opcją GetMap. Niestety podczas ładowania
mapy otrzymujemy jakiś komunikat o błędzie. |
|
|
|
|
|
| Plik,
00000073.img, zostaje jednak dopisany do listy i wygenerowanie GMAPSUPP.IMG udaje
się bez zarzutu. Jednak po załadowaniu na kartę SD - po uruchomieniu w QUE wyszukiwarki
- aplikacja się "wykrzacza". Przynajmniej u mnie. |
 |
Dziwne to, bo
przecież patchimg jest tylko "nakładką" na sendmapa, a ten radzi sobie z
generowaniem prawidłowego pliku bez zastrzeżeń, tyle że z poziomu wiersza poleceń. Aby to wykonać, to po dopisaniu opcją
GetMap pliku 00000073.img do listy, zapisujemy listę (np. jako untitled.txt)
opcją Favorite - Save List |
|
| Zobaczmy co zawiera nasz
plik untitled.txt: |
F:\GARMIN\EuroMG6\00072679.img
F:\GARMIN\EuroMG6\00072682.img
F:\GARMIN\EuroMG6\00072748.img
F:\GARMIN\EuroMG6\00072749.img
F:\GARMIN\EuroMG6\00072750.img
F:\GARMIN\EuroMG6\00072837.img
F:\GARMIN\EuroMG6\00073010.img
F:\GARMIN\EuroMG6\00073192.img
F:\GARMIN\EuroMG6\00090997.img
F:\GARMIN\EuroMG6\00091003.img
F:\GARMIN\EuroMG6\00091004.img
F:\GARMIN\EuroMG6\00091012.img
F:\GARMIN\EuroMG6\00091039.img
F:\GARMIN\EuroMG6\00091040.img
F:\GARMIN\EuroMG6\00091052.img
C:\Garmin\!patch\00000073.IMG |
| pełna lista map + plik
indeksacyjny. |
| No cóż.
Wiem, że większość tego nie lubi, ale jak widać chcąc mieć w pełni funkcjonalne
mapy z Metro Guide od wiersza poleceń nie uciekniemy. Pliki untitled.txt + sendmap20
należy umieścić we wspólnym katalogu, a następnie wykonać polecenie: |
sendmap20
-l -f untitled.txt |
| Uwaga: parametr
"-l" to mała litera " L ", a nie duża " i " !!! |
| Po tym
poleceniu sendmap wygeneruje plik GMAPSUPP.IMG zawierający zarówno routing jak też
globalną indeksację uzyskaną na mapkach Metro Guide. |
| ----------------------- |
|
| Artur
& L.R. styczeń 2006 |
|
|
|
|
|
|
|
